أسئلة الفصل الأول

أسئلة الفصل الأول

السؤال الأول:

ما المقصود بكل مما يأتي:

أ- المعامل المنطقي.

ب- العبارة المنطقية.

ج- البوابة المنطقية.

د- جدول الحقيقة.



السؤال الثاني:

عدد أنواع البوابات المنطقية الأساسية، وارسم رمز كلّ منها.



السؤال الثالث:

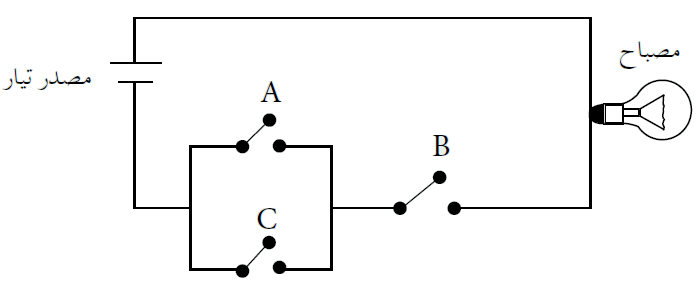

اكتب العبارة المنطقية التي تمثلها الدائرة الكهربائية الآتية:

السؤال الرابع:

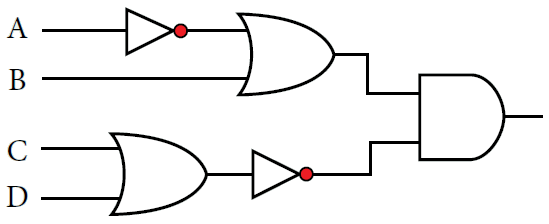

اكتب العبارة المنطقية التي تمثلها البوابات المنطقية الآتية، ثم جد الناتج النهائي؛ إذا كانت:

A = 1  ,  B = 1  ,  C = 0  ,  D = 1

السؤال الخامس:

حدد البوابة المنطقية التي تحقق الناتج في كل من الجمل الآتية:

أ- (        ) تعطي مخرجاً قيمته (1)، إذا كانت قيمة أي من المدخلين أو كلاهما.

ب- (        ) تعطي مخرجاً قيمته (1)، إذا كانت قيمة المداخل جميعها (1) فقط.



السؤال السادس:

مثل العبارة المنطقية الآتية؛ باستخدام البوابات المنطية:

NOT(A AND B OR C) OR D AND F

ثم جد الناتج النهائي إذا كانت: A=0 , B-0 , C=1 , D=1 , F=0



السؤال السابع:

اكتب جدول الحقيقة للعبارة المنطقية الآتية: (A OR NOT B) AND C

إعداد : شبكة منهاجي التعليمية

12 / 12 / 2018
