إجابات أسئلة الدرس الأول

العناصر الأساسية المكونة للدارات الكهربائية

السؤال الأول:

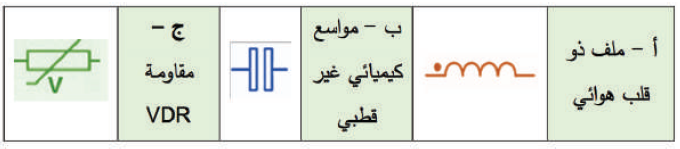

أرسمُ الرموز الفنيَّة للعناصر الكهربائية الأساسية الآتية:

أ- ملف ذي قلب هوائي.

ب- مواسع كيميائي غير قطبي

ج- مقاومة VDR

السؤال الثاني:

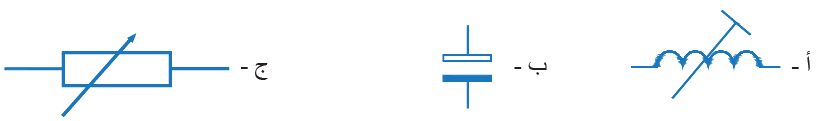

أميز الرموز الفنيّة للعناصر الكهربائية الأساسية الآتية:

أ- ملف ذو حثيَّة مُتغيّرة بضبط دقيق.

ب- مواسع كيميائي قطبي.

ج- مقاومة مُتغيّرة القيمة يدويًا (ضبط خطي).

السؤال الثالث:

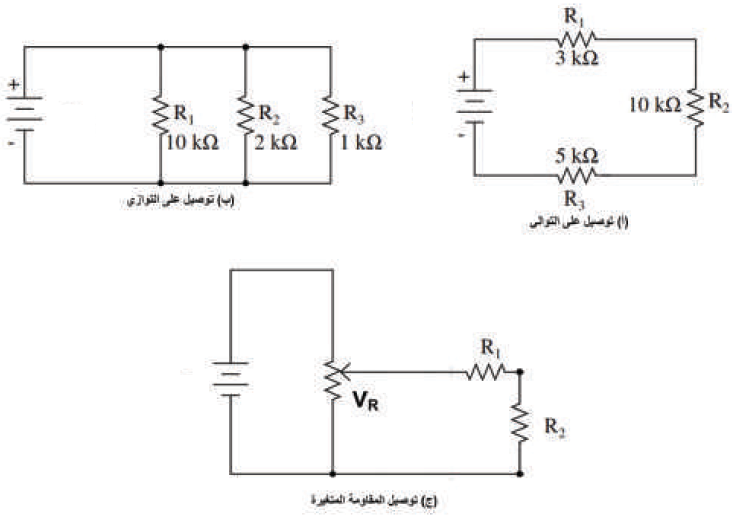

يبيّن الشكل أدناه توصيلات مختلفة للمقاومات الكهربائية، أرسم الدارات المبينة بمقياس رسم مناسب.
